와이어링 보드
(Wiring Board)
|
와이어링 보드
(Wiring Board)
|
|
와이어링
보드 |
와이어링
보드 타입 및 용도 |
사진 |
자료 |
| ADP-2042DIN(N) | MPC-3042A/AL N-MOS |  |
 |
| ADP-2042DIN(P) | MPC-3042A/AL P-MOS | |
|
| ADP-2042DIN(R) | MPC-3042A/AL 릴레이 | |
|
| ADP-3024DIN(N) | MPC-3024AC N-MOS | |
|
| ADP-3024DIN(P) | MPC-3024AC P-MOS | |
|
| ADP-3024DIN(R) | MPC-3024AC 릴레이 | |
|
| ADP-3024ACDIN(N) | MPC-3024A/3028A/3034A/3035A/AL N-MOS | |
|
| ADP-3024ACDIN(P) | MPC-3024A/3028A/3034A/3035A/AL P-MOS | |
|
| ADP-3024ACDIN(R) | MPC-3024A/3028A/3034A/3035A/AL 릴레이 | |
|
| ADP-3101DIN | LSI-3101/A 용 와이어링 보드 | |
|
| ADP-3123DIN | LSI-3123A 와이어링 보드 | |
|
| ADP-3144ADIN | LSI-3144A 용 와이어링 보드 | |
|
| ADP-3144ADIN(N) | LSI-3144A N-MOS | |
|
| ADP-3144ADIN(R) | LSI-3144A 릴레이 | |
|
| ADP-3217DIN(R) | DIO-3217 릴레이 | |
|
| ADP-3217DIN(S) | DIO-3217 SSR | |
|
| ADP-3217DIN(P) | DIO-3217 P-MOS | |
|
| ADP-3232DIN(N) | DIO-3232A/B N-MOS | |
|
| ADP-3232DIN(P) | DIO-3232A/B P-MOS | |
|
| ADP-3232DIN(R) | DIO-3232A/B 릴레이 | |
|
| ADP-3248DIN(N) | DIO-3248A/B N-MOS | |
|
| ADP-3248DIN(P) | DIO-3248A/B P-MOS | |
|
| ADP-3248DIN(R) | DIO-3248A/B 릴레이 | |
|
| ADP-3264DIN | DIO-3264A/B 용 와이어링 보드 | |
|
| ADP-3265DIN(R) | DIO-3265 릴레이 | |
|
| ADP-8216DIN(N) | DIO-8216 N-MOS | |
|
| ADP-8216DIN(P) | DIO-8216 P-MOS | |
|
| ADP-8216DIN(R) | DIO-8216 릴레이 | |
|
| ADP-8232DIN(N) | DIO-8232 N-MOS | |
|
| ADP-8232DIN(P) | DIO-8232 P-MOS | |
|
| ADP-8232DIN(R) | DIO-8232 릴레이 | |
|
| ADP-8264DIN | DIO-8264 용 와이어링 | |
|
| ADP-8265DIN(R) | DIO-8265 릴레이 | |
|
| ADP-9201DIN(R) | DIO-9201 릴레이 | |
|
| ADP-9201DIN(S) | DIO-9201 SSR | |
|
| ADP-9201DIN(P) | DIO-9201 P-MOS | |
|
와이어링
보드는 PC 기반 자동제어 카드와 케이블을 통하여 연결되며 편리한 특수기능을 부여하고 배선작업을 깔끔하고 용이하게 도와 줍니다. |
||
와이어링 보드 출력 타입의 선정 |
||

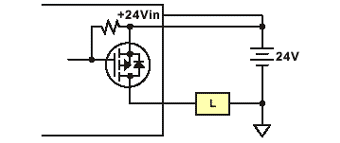

P-MOS
출력 타입 와이어링 보드 |

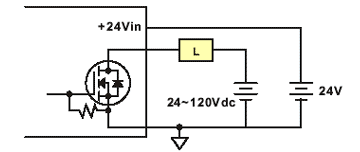

N-MOS
출력 타입 와이어링 보드 |
|
| 로드 레이팅(load rating)이 1A@24Vdc 이하일 때 적합하다. 스위치 속도가 빠르고(<1us), 속도의 보틀 넥(bottle's neck)은 포토-커플러(20K) 출력 리스폰스(output response)이다. | 로드 레이팅(loadrating)이 1A@120Vdc 이하일 때 적합하다. 스위치 속도가 빠르고(<1us), 속도의 보틀 넥bottle's neck)은 포토-커플러(20K) 출력 리스폰스(output response)이다. | |
 |
 |
|

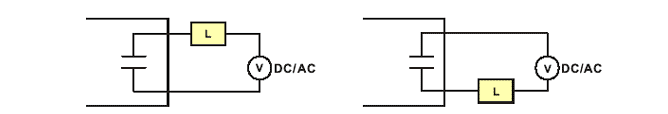

릴레이
출력 타입 와이어링 보드 |
||
| 기계적 접촉(mechanical contact)으로 이루어지며 직류와 교류 부하에 모두 적합하다. 로드 레이팅(load rating)은 3A@30Vdc 혹은 3A@250Vac이다. 릴레이 출력은 "dry contact"이기 때문에 "스위치"가 필요한 경우에 널리 적용된다. 릴레이 속도는 동작 시 약 10ms(max) 릴리스에 약 4ms(max) 정도이다. | ||
 |
||
